怎么樣才能設計出合規標準的電氣控制柜

日期：2020-03-18 09:08 瀏覽量:

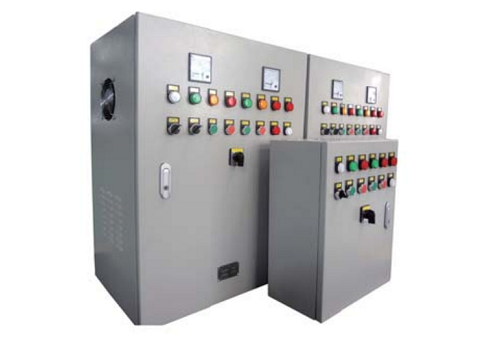

機電一體化設計，怎能少了電氣控制柜的設計那，那麼人們還要了解怎樣設計電器柜及一些規范規定，先看一下這一好看的控制箱吧！隨后在學習培訓下設計構思，之后在設計控制箱就游刃有余了。

一、理論依據

電氣控制柜設計的理論依據是一種思維邏輯，要是合乎邏輯性操縱規律性、能確保用電安全及考慮生產工藝流程的規定，就能夠說成一種好的設計。但為了實現電氣控制系統機器設備的生產制造和應用規定，務必開展有效的電氣控制系統加工工藝設計。這種設計包含電氣控制柜的構造設計、電氣控制柜整體結構圖、總接線圖設計及各一部分的電器裝配圖與接線圖設計，另外也要有一部分的元器件文件目錄、出入線號及關鍵原材料明細等技術文檔。

二、電氣控制柜整體配備設計

電氣控制柜整體配備設計每日任務是依據電氣原理圖的原理與操縱規定，先將自動控制系統區劃為好多個構成部分(這種構成部分均稱之為構件)，再依據電氣控制柜的復雜性，把每一構件劃為多個組件，隨后再依據電氣原理圖的接線關聯梳理出各一部分的出入線號，并調節他們中間的接口方式。整體配備設計要以電路系統的總裝配圖與總接線圖方式來表述的，圖中要以提示方式體現出各一部分關鍵組件的部位及各一部分接線關聯、布線方法及應用的行線槽、管道等。

電氣控制柜總裝配圖、接線圖(依據必須能夠分離，也可并在一起)是開展各分部設計和融洽各一部分構成為一個詳細系統軟件的根據。整體設計使得全部電氣系統集中化、緊湊型，另外在室內空間容許標準下，把發燙元器件，噪音震動大的電氣設備構件，盡可能放到離其他元器件很遠的地區或防護起來；針對多工裝夾具的設備，還應考慮到二地實際操作的便捷性；控制箱的總電源總開關、應急終止自動開關應放置在便捷而顯著的部位。

整體配備設計得有效是否關聯到電氣系統的生產制造、裝配線品質，更將危害到電氣系統特性的保持以及工作中的可信性、實際操作、調節、維護保養等工作中的便捷及品質。

電氣控制柜組件的區劃

因?yàn)楦鞣N各樣電器元件安裝部位不一樣，在組成一個詳細的電氣系統時，就務必區劃組件。區劃組件的標準是：

1、把作用相近的元器件組成在一起；

2、盡量減少組件中間的聯線總數，另外把接線密切相關的操縱電器放置同一組件中；

3、讓強電弱電控制板分離出來，以降低影響；

4、為務求齊整美觀大方，可把尺寸、凈重相仿的電器組成在一起；

5、以便電氣系統有利于查驗與調節，把需常常調整、維護保養和易損件元器件組成在一起。

在區劃電氣控制柜組件的另外要處理組件中間、電氣設備箱中間及其電氣設備箱與被操縱設備中間的聯線方法：電氣控制柜各一部分及組件中間的接線方法一般應遵照下列標準：

1、電源開關電器、控制器的出入線一般選用接線邊緣或接線鼻頭聯接，這可按電流量尺寸及出入線數采用不一樣規格型號的接線邊緣或接線鼻頭；

2、電氣柜、控制箱、柜(臺)中間及其他們與被控制系統中間，選用接線端子排或工業生產聯接器聯接；

3、弱電安裝操縱組件、pcb電路板組件中間應選用多種類型的規范連接器聯接；

4、電氣柜、控制箱、柜(臺)內的元器件中間的聯接，能夠使用元器件自身的接線接線端子立即聯接；銜接連接線應選用端子排銜接聯接，邊緣應選用相對規格型號的接線接線端子解決。

三、電器元件施工平面圖的設計與繪圖

電氣元器件施工平面圖是一些電器元件按一定標準的組成。電器元件施工平面圖的設計根據是構件電路原理圖、組件的區劃狀況等。設計時要遵照下列標準：

1、同一組件中電器元件的布局應留意將容積金剛級偏重的電器元件安裝在電器板的下邊，而發燙元器件應安裝在電氣控制柜的上端或后側，但熱繼電器宜放到其下邊，由于熱繼電器的小組出線端立即與電機相接有利于小組出線，并且三相五線端與交流接觸器立即相互連接，有利于接線并使布線最短，且宜在熱管散熱。

2、強電和弱電分離并留意屏蔽掉，避免外部影響。

3、必須常常維護保養、維修、調節的電器元件安裝部位不適合過高或過低，人力資源實際操作電源開關及需常常監控的儀表盤的安裝部位應合乎人體工學基本原理。

4、電器元件的布局應考慮到安全性空隙，并保證齊整、美觀大方、對稱性，尺寸與構造相近的電器可放置在一起，便于生產加工、安裝和布線；若選用行線槽布線方法，盡可能增加各排電器間隔，便于走線和維護保養。

5、各電器元件的部位明確之后，便可繪圖電器施工平面圖。電氣設備施工平面圖是依據電器元件的外觀設計輪廊繪圖的，即因其中心線為標準，標明各元器件的間隔規格。每一電器元件的安裝規格以及尺寸公差范疇，應按產品手冊的規范標明，以確保安裝板的生產加工品質和各電器的圓滿安裝。大中型電氣柜中的電器元件，宜安裝在2個安裝承重梁中間，那樣，緩減柜門凈重，節省原材料，此外有利于安裝，因此設計時要測算豎向安裝規格。

6、在電器施工平面圖設計中，也要依據本構件出入線的總數、選用導線規格及小組出線部位等，挑選出入線方法及接線端子排、射頻連接器或連接器，并按一定次序標出來出入線的接線號。

四、電氣設備構件接線圖的繪圖

電氣設備構件接線圖是依據構件電氣設備基本原理及電器元件施工平面圖繪圖的，它表達成套設備設備的聯接關聯，是電氣安裝、檢修、查線的根據。接線圖應按下列標準繪圖：

1、接線圖相接線表的繪圖應合乎GB6988.6—1993中《控制系統功能表圖的繪制》的要求；

2、全部電氣元器件以及導線應標明與電氣原理圖中相一致的字母符號及接線號。電路原理圖中的新項目編號、接線端子號及輸電線號的定編各自應合乎GB5094-1985《電氣技術中的項目代號》、GB4026-1992《電器設備接線端子和特定導線線端的識別及應用字母數字系統的通則》及GB4884-1985《絕緣導線標記》等要求；

3、與電氣原理圖不一樣，在接線圖中同一電器元件的每個一部分(斷路器、電磁線圈等)務必畫在一起；

4、電氣設備接線圖一律選用細線框繪圖。布線方法分板前布線及板后布線二種，一般選用板前布線，針對簡易電氣控制系統構件，電器元件總數偏少，接線關聯又不繁雜的，可立即畫出元器件間的聯線；針對繁雜構件，電器元件總數多，接線較繁雜的狀況，一般是選用走線槽，要是在各電器元件上標明接線號，無須畫出各元器件間聯線；

5、接線圖中應標明布線用的各種各樣輸電線的型號規格、規格型號、截面及色調規定等；

6、構件與外電路聯接時，大橫截面輸電線出入線宜選用射頻連接器聯接，其他應經接線端于排聯接。

五、電氣控制柜及非標零件圖的設計

電氣控制系統設備一般都必須制做獨立的電氣控制柜、箱，其設計必須考慮到下列幾層面：

1、依據實際操作必須及操作面板、箱、柜里各種各樣電氣設備構件的規格明確電氣設備箱、柜的整體規格及構造形式，非獨特狀況下，應以電氣控制柜整體規格合乎構造基礎規格與系列產品；

2、依據電氣控制柜整體規格及構造形式、安裝規格，設計箱里固定支架，并標明安裝孔、安裝地腳螺栓及接地裝置地腳螺栓規格，另外標明配作方法。柜、箱的原材料一般應取用柜、箱用專用型鋁型材；

3、依據當場安裝部位、實際操作、檢修便捷等規定，設計電氣控制柜的開關門方法及形式；

4、為有利于控制箱箱里電器的自然通風熱管散熱，在殼體適度位置設計通風口或自然通風槽，必需時要在柜門上端設計逼迫自然通風設備與通風口；

5、為有利于電氣控制柜的運送，應設計適合的吊裝勾或在殼體底端設計主題活動輪。

總而言之，依據之上規定，先要描繪出電氣控制柜殼體的外觀設計手稿，估計出各一部分規格，隨后按占比畫出外觀設計圖，再?gòu)膶?duì)稱性、美觀大方、方便使用等層面進一步考慮到調節各規格占比。電氣控制柜表面明確之后，再按所述規定開展控制箱各一部分的構造設計，繪圖殼體焊裝圖及各面門、操作面板、底版、固定支架、飾條等零件圖，并標明生產加工規定。
